什么是紅外對射報警器

隨著現代社會(huì )生活水平的提高，人們對安全要求愈發重視，傳統安防逐漸被淘汰，替而代之的則是現在的高科技智能防盜報警防盜手段。

 防盜報警產品發展到現今，其技術已經相當成熟，被應用到各個領域并取得了相當的成績，其中，以紅外技術為主的報警器在室外圍墻報警占據了主流地位。

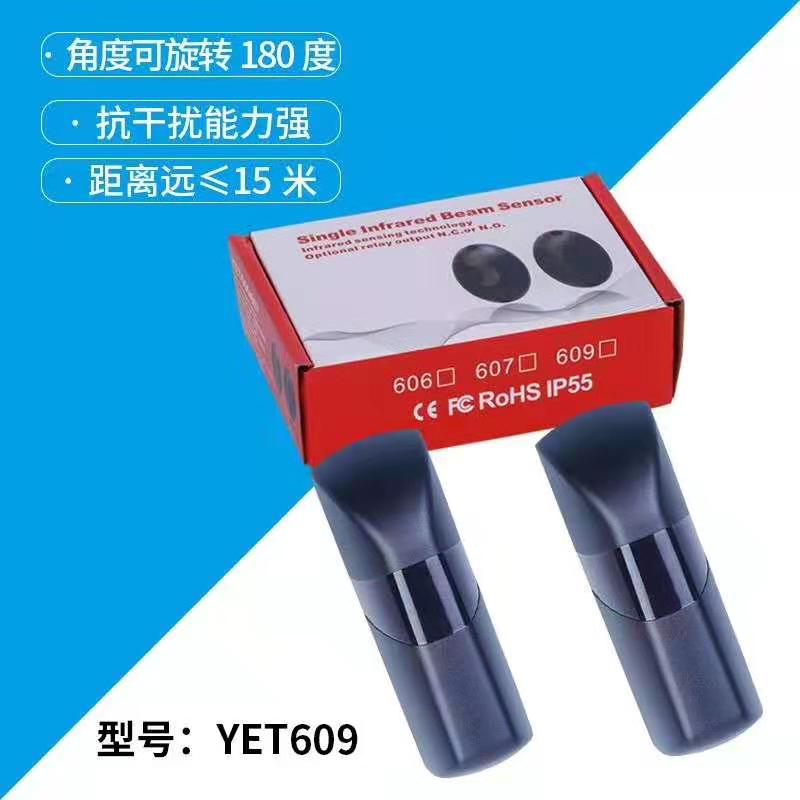

紅外對射探測器由收、發兩部分組成，接收器由光學透鏡、紅外光電管、放大整形電路、功率驅動器及執行機構等組成。紅外發射器向安裝在幾米甚至于幾百米遠的接收器發射紅外線，其原理主要利用利用光束遮斷方式的探測器 當有人橫跨過監控防護區時，遮斷不可見的紅外線光束而引發警報。常用于室外圍墻報警，它總是成對使用：一個發射，一個接收。其射束有單束、雙束，甚至多束，人眼無法看到的紅外光，形成警戒線。

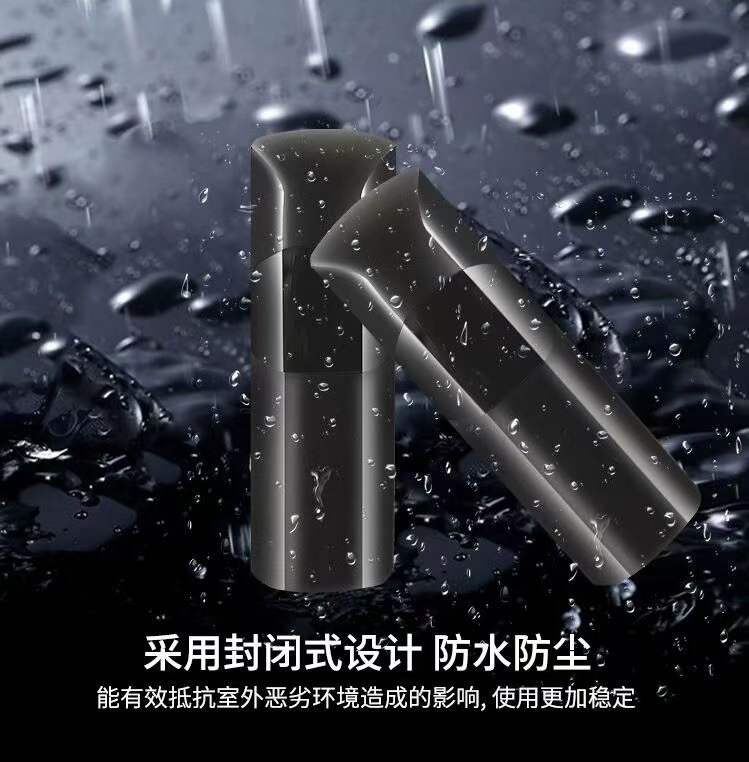

紅外對射探測具有技術成熟、成本低、抗干擾性強，距離遠，防水，免接線，防夜光，防強光等特點等特點，在霧、雨、雪等氣候條件下也能保持較好的性能

紅外對射安裝

相對于被動紅外探測器，紅外對射探測器結構更為復雜，安裝難度也更大一些。但只要你對紅外對射探測器的接線方式和調試有一定的了解，相信在安裝過程中參照著附帶的紅外對射說明書操作并不會(huì )有太大問題。

 首先讓我們來了解下紅外對射探測器的結構，紅外對射探測器由外殼、外殼防護蓋、安裝插座、防拆開關、紅外透光片、電路板、界線座、調整開關等配件組成，在安裝紅外對射探測器之前，我們可以先按照設計圖畫好，并利用水平儀等工具確定安裝位置，以確保紅外對射探測器安裝的精確性和美觀性！

 下面從紅外對射探測器的安裝方法,接線方式,工程調試,日常維護以及注意事項等方面為大家詳細介紹紅外對射探測器！

安裝方法

 紅外對射探測器分兩種，一種是支柱式安裝，支柱式安裝又劃分為圓形和方形，早期比較流行的是圓形截面支柱，但現在情況恰好相反，目前在工程界廣泛流行方形支柱，主要是紅外對射探測器安裝在方形支柱上沒有轉動、不易移動。除此以外，有廣泛的不銹鋼、合金、鋁合金型材可供選擇也是它的優勢之一。在工種上的另外一種做法是選用角鋼作為支柱，如果不能保證走線有效地穿管暗敷，讓線路裸露在空中，這種方法是不能取的。

支柱的形狀可以是"1"字形、"z"字形或者彎曲的，由建筑物的特點及防盜要求而定，關鍵點在于支柱的固定必須堅固牢實，沒有移位或搖晃，以利于安裝和設防、減少誤報；

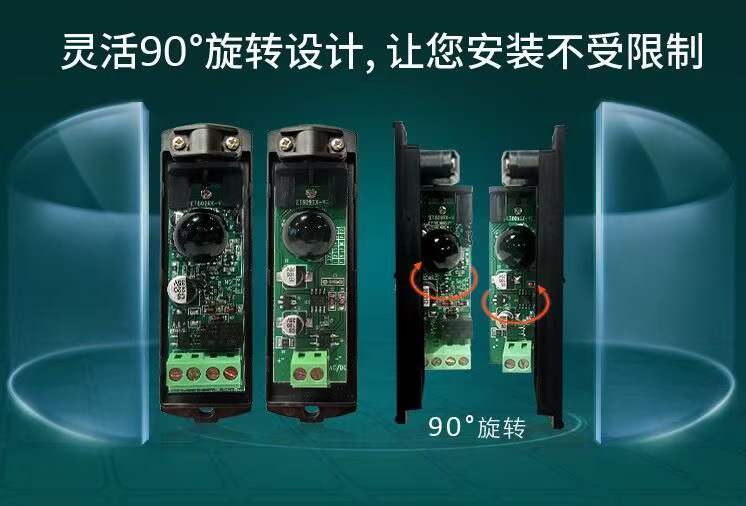

另外一種則是墻壁式安裝了，以目前安防市場所提供的大部分紅外對射探測器能夠提供180度全方位轉角，仰俯20度以上轉角，并可以將探頭直接安裝在在建筑物外壁或圍墻、柵欄上。

安裝原則

1、將紅外對射探測器設置在通道上，其主要作用是防止人非法闖入。將紅外對射探頭距離地面20m以上，防止寵物、小動物等引起誤報，除此之外，遮光時間應調整到較快位置，對非法入侵能在第一時間做成反應。

2、將紅外對射探測器設置在圍墻上，防備人為惡意翻越，頂上安裝和側面安裝兩種均可。

3、頂上安裝的探測器，探頭的位置應高出柵欄，圍墻頂部25 m，以減少在墻上活動的小鳥、小貓等引起誤報。四光束探測器的防誤報能力比雙光束強，雙光束又比單光束強。

4、側面安裝則是將探頭安裝在柵欄，圍墻靠近頂部的側面，一般是作墻壁式安裝，安裝于外側的居多。這種方式能避開小鳥、小貓的活動干擾。

當然，每一種方式都有自身的優點和缺陷，用戶可以感覺自己建筑物特點，并在工程商的專業建議下合理安裝。

注意事項

1.紅外對射探測器的線路必須穿管暗設，絕對不能明敷，這是探測器工作安全性的準則！

2.特別注意是當探測器安裝在圍墻上，其射線距墻沿的最遠水平距離不能大于30 m

3.當配線接好后，請用萬用表的電阻檔測試探頭的電源端①、②端子，確定沒有短路故障后方可接通電源進行調試。

接線方法

電源按正負極性接入，你可以把所有的有線探測器報警輸出部分看成一個開關，一般有3個接線端子com（公共）/n.c（常閉）/n.o（常開），我們經常用到的是com和n.c，接報警主機的報警輸入端。如果報警主機有防破壞線尾電阻，線尾電阻一定要接在探測器上，不要接在主機一端，否則會(huì )失去防破壞功能。

有線報警主機帶的電阻稱為“線尾電阻”，顧名思義要接在線路的尾端，即：紅外探測器上。起防破壞功能，短路、斷路都會(huì )報警。千萬不要直接接在主機上，否則，廠家不如焊在線路板上了。很多初學者會(huì )犯類似的錯誤。希望引起注意。

工程調試

（一）投光器光軸調整

首先我們先打開探頭的外罩，并將雙眼對準瞄準器，觀察瞄準器內的情況，而探頭的光學鏡片可以直接用手在180°范圍內左右調整，用螺絲刀調節鏡片下方的上下調整螺絲，鏡片系統有上下12°的調整范圍，通過反復的調整讓瞄準器中對方探測器的影響落入中央位置。

注意事項，在調整過程中盡量不要遮住了光軸，以免影響整個調整流程。

投光器光軸的調整對防區的感度性能影響很大，因此一定要按照正確的步驟仔細反復調整。

（二）受光器光軸調整

受光器的光軸可以根據以上“投光器光軸”的方法進行初步調整，當受光器上紅色警戒指示燈熄滅，綠色指示燈長亮，而且無閃爍現象，表示套頭光軸重合正常，投光器、受光器功能正常。

受光器上有兩個標識"+"和"－"的小孔，主要用于測試受光器所感受的紅外線強度，其值用電壓來表示，業內稱為感光電壓，我們可以將萬用表的測試表筆（紅"+"、黑"－"）插入測量受光器的感光電壓，反復對鏡片系統進行調整，讓感光電壓達到最大值，這樣探頭的工作狀態就已經達到最佳的狀態了。

值得注意的是，四光束探測器有兩組光學系統，需要分別遮住受光器的上、下鏡片，調整至上、下感光電壓值一致為止。較古老的四光束探測器兩組光學系統是分開調節，由于涉及到發射器和接受器兩個探頭共四個光學系統的相對應關系，調節起來相當困難，需要特別仔細調節，處理不當就會(huì )出現誤報或者防護死區。abf四光束探測器已把兩個部分整合為一體調節，工程施工容易多了。

（三）遮光時間調整

在受光器上設有遮光時間調節鈕，一般探頭的遮光時間在50m/s ~ 500m/s間可調。而考慮到環境情況和探頭自身特點的時候，通常探頭在出廠時，都會(huì )將探頭的遮光時間調節到標準位置，因此如果沒有特殊情況，也無需刻意調節遮光時間。

一般而言，遮光時間越短，紅外探頭敏感性將越快，相反，遮光時間越長，探頭的敏感性將降低，漏報可能性自然將增多。因此，如果有特殊情況，用戶可以根據實際情況調節。

紅外對射探測器與報警主機的連接

探頭設定后，將防拆開關接入防區輸入回路中，聯線完畢，蓋上探頭的外殼，擰緊緊固螺絲。要求在防盜主機上該防區警示燈無閃爍、不點亮，防區無報警指示輸出。表示整個防區設置正常。否則，要對線路進行檢查，對探頭進行重新調試，重新對防區狀態進行確定。

紅外對射探測器性能測試

當防區工作狀態正常時，我們應該根據相關設防要求，用不同速度，不同方式遮擋探頭的光抽，并在現場用無線對講機跟控制中心聯系，測試探測器是否能夠正常報警，而業內稱這個檢測過程為發炮試驗，其目的就是測試防區是否正常報警，防護范圍是否達到預定要求，是否存在死區等，

日常維護

由于紅外對射探測器長期工作在室外，因此紅外對射探測器的外壁往往會(huì )堆積類似粉塵，而且在潮濕的地方還會(huì )長出苔蘚，甚至有些動物的排泄物也可能拉倒探測器，因此我們每隔一段時間就要對紅外對射探測器進行維護，除外清理紅外對射探測器的外殼，我們還要做一次發炮實驗，檢測防盜報警系統的性能。
