超再生無線模塊有發射和接收模塊組成，常用的發射接收頻率有315MHz、330MHz、433MHz，發射和接收模塊的頻率一定要相同，否則無法通信。超再生無線模塊主要用于發送接收數據量小的場合，比如遙控玩具、遙控窗簾、遙控門。

　　什么是超再生?為什么叫超再生?超再生技術是直放式的一種，是利用正反饋原理，把經過放大了的信息回饋到輸入端，再放大。所謂直放，是與超外差技術相對應的。也就是說信號本身不經過變頻，直接進行處理。

　　與超外差技術相比，超再生技術電路簡單、靈敏度高、體積小成本低，但不足之處在于靈敏度不穩定起伏較大、抗干擾能力差、頻率穩定性差易產生頻率漂移、近距接收時易產生阻塞?！?/p>

　　下面具體講解工作頻率為315MHz的超再生無線模塊的使用方法。

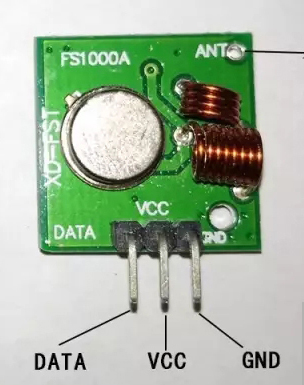

　　發射模塊

　　發射距離：20-200米(與工作電壓和天線有關)

　　工作電壓：3.5-12v

　　外形尺寸：19x19x8mm

　　工作方式：AM(調幅)

　　傳輸速率：4KB/s(4000字節每秒)

　　發射功率：10mW

　　發射頻率：315MHz

　　外接天線：25cm普通多芯或單芯線

　　發射模塊的工作電壓(3.5-12v)寬，可以直接接入大部分單片機電路中使用。信號通過調幅方式傳播，傳輸的速率小不適合大數據傳輸。

　　什么是調幅、什么是調頻，簡單來說調幅是指發射信號的頻率不變，通過不同幅度來代表傳播的數據，調頻是指通過改變信號發射頻率，用不同頻率代表傳播的數據。

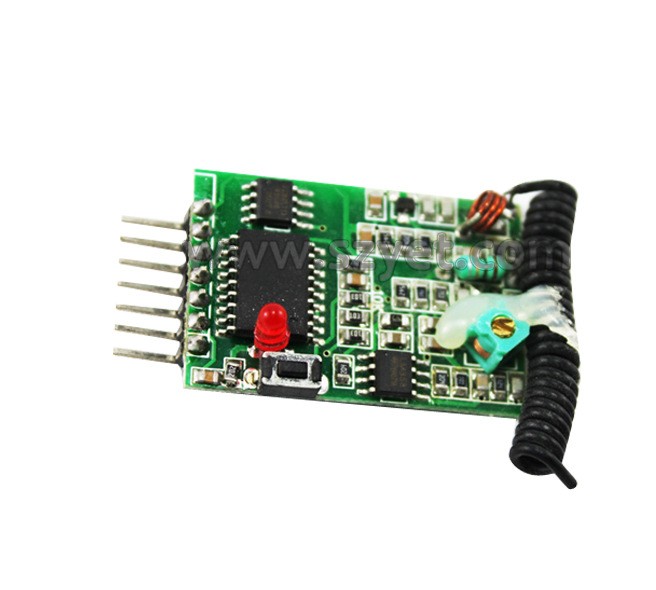

　　接收模塊

　　工作電壓：5v

　　靜態電流：4mA

　　接收頻率：315MHz

　　接收靈敏度：-105DB

　　外形尺寸：30x14x10mm

　　外接電線：32cm普通多芯或單芯線

　　接收模塊必須與發射模塊工作在同一頻率。使用時要注意接收、發射模塊的工作電壓差別，為了方便使用建議統一用5v供電。雖然模塊有兩個DATA引腳，但它們其實是一個端口引出的兩根線而已，所以?xún)蓚€(gè)DATA在內部是短接的，功能是一樣的。

　　工作過程

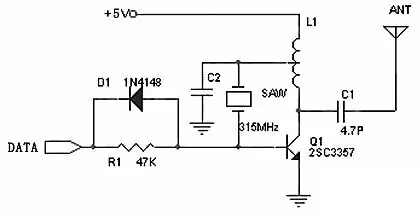

　　發送模塊電路示意圖

　　發射模塊的DATA引腳只要為高電平，則發射模塊就會(huì )產生315MHz的振動電流，然后通過天線發射出去，形成電波。當接收模塊天線接收到315MHz的電波時，模塊會(huì )將電波信號放大、解調，然后置位DATA引腳輸出高電平。所以最終的結果是接收模塊DATA電平狀態和發射模塊DATA一樣，也就達到了信號無線傳輸的目的。

　　了解了超再生無線模塊的工作原理，下面要做的就是怎么使用它傳播數據了。通常使用超再生傳播數據的方法有兩種，一種是直接用單片機控制發射、接收模塊的DATA引腳，一種是用編碼解碼芯片輔助數據傳輸。

　　單片機直接傳輸數據

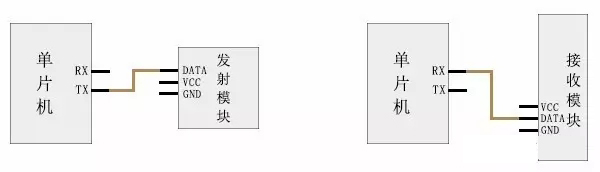

　　用單片機直接控制數據傳輸，需要事先規定好發射、接收數據格式，比如兩個高電平為1，一個高一個低為0。為了方便使用可以直接用串口協議進行數據傳輸，發射模塊DATA接單片機TX，接收模塊DATA接單片機RX。

　　由于超再生無線模塊數據傳輸速率低，所以要把串口波特率盡量調低，可以設為9600、4800。使用串口的好處是不需要重新定義數據發射接收格式，而且還可以很好的利用單片機內部的串口功能，使數據傳輸更方便。

　　使用編碼解碼芯片

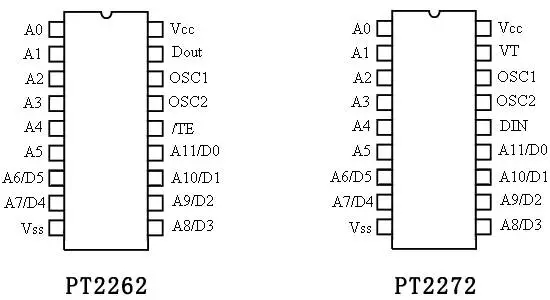

　　常用的編碼解碼芯片是PT2262、PT2272，兩個芯片需要成對使用。

　　PT2262編碼芯片、PT2272解碼芯片最多可以配置12位地址(A0-A11)，每個地址有三種狀態：低電平0、高電平1、懸空F(默認)。具體使用中需要用多少位地址，多少位數據，需要根據PT2272型號確定，不同型號的芯片后綴不同。

　　PT2272的后綴，確定了地址位數據位的使用情況，后綴中有L4/M4/L6/M6，其中L表示鎖存輸出(接收的數據會(huì )一直保持，直到下次重新接收到數據)，M表示非鎖存輸出(接收的數據不會(huì )保存，數據輸出后會(huì )馬上恢復到初始狀態)，類似點動控制。后綴中數字6和4表示有幾路并行的控制通道，當采用4路并行數據時(PT2272-M4)，對應的地址編碼就為8位，如果采用6路的并行數據時(PT2272-M6)，對應的地址編碼就為6位。

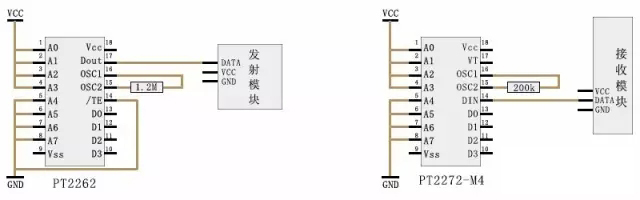

　　使用過程中PT2262的Dout連接發射模塊的DATA，PT2272的DIN連接接收模塊的DATA。PT2262與PT2272的地址位配置要完全一樣，只有地址一樣接收模塊接收的數據才能在PT2272中正確輸出。

　　PT2262、PT2272中OSC1、OSC2可以接上一個電阻，電阻的大小決定了PT2262、PT2272內部振蕩頻率，電阻值越大振蕩頻率越小。PT2272解碼芯片需要檢測PT2262編碼的數據，為了保證檢測數據的準確性，要使PT2272的振蕩頻率大于2倍的PT2262，大多數情況下使用2262/1.2M~2272/200K組合，少數情況下使用2262/4.7M~2272/820K組合。

　　使用PT2262、PT2272-M4每次可以傳輸4bit的數據，也就是PT2262中的D0-D3的數據可以傳到PT2272-M4中的D0-D3。每當PT2272接收到數據時，VT引腳會(huì )置為高電平，所以可以根據VT電平變化情況判斷是否接收到新數據。

　　外界干擾

　　超再生無線模塊發射接收時容易受外接干擾，可以通過多次重復發送數據的方法減少外界干擾。如果是使用單片機直接傳數據就需要在程序中設置重復發送數據次數，比如重復發送4次，在串口傳輸中也可以開啟奇偶檢驗;如果是使用PT2262/PT2272編解碼芯片，由于芯片內部已經具備重復發送檢測功能，所以不需要額外重復發送數據了。
