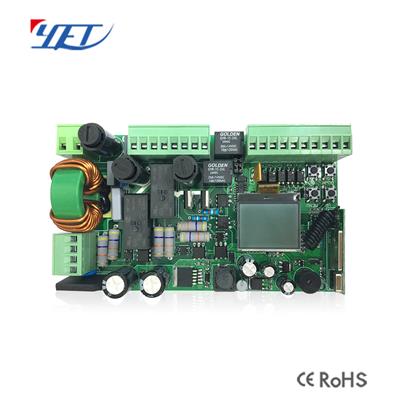

電動門控制器是一種采用數字化技術設計的智能型多功能手動、無線遙控兩用電動門控制器。電動門控制器具有良好的智能判定功能和很高的可靠性，是當前電動伸縮門系統中首選的自動控制設備。下面遙爾泰科技小編給大家講解下電動門控制器的接線及其安裝。

　　電動門控制器的接線：

　　電動門控制器的接線方式主要有兩種，一種是外置式接線，一種是內置式接線，外置式的就是將電動門的控制器安裝在門衛室，伸縮門的電機與控制器之間由一條七芯的電動門專用防寒扁線連接，電機上的COM端子代表的是電機的公共線與控制器的電機公共端口連接，接行程開關線方法是將電機底座上的兩條磁敏開關上的各一條線并連在一起，與控制器的行程公共端口連接，再將剩下的兩條線分別與開限位和關限位連接。機箱上的警示燈上的兩條線分別接在電機的公共端和開門信號上再將220V電源接在控制器的220V端口上，就算完成了基本功能的接線了。

　　電動門控制器安裝：

　　應當由專業人員按照說明書的要求正確進行安裝。電源線和電機動力線應選用線徑不小于1.5mm²銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm²的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。機內保險應使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用。電動門的門頭電機應接于機內的P1端子排。報警器應接于機內的P4端子排。其他基本控制線應接于機內P2端子排。安裝接線時應參照產品所附的接線圖正確連接。尤其要注意，不得將低壓控制線接于高壓端子上或將高壓控制線接于低壓端子上?？刂破鞯慕泳€(xiàn)安裝除本產品規定的事項外，其他事項應遵守電氣安全操作規程的有關規定?？刂破鞯陌惭b位置根據用戶的具體情況選擇適當位置懸掛于五磁場干擾的墻體上。安裝高度距地面不應小于1.2m。引出的電纜應沿墻體固定牢固。通電前應對全部安裝工作進行全面檢查，確認無誤之后方可送電試機。探頭安裝于室外適當高度，角度可以調整。
