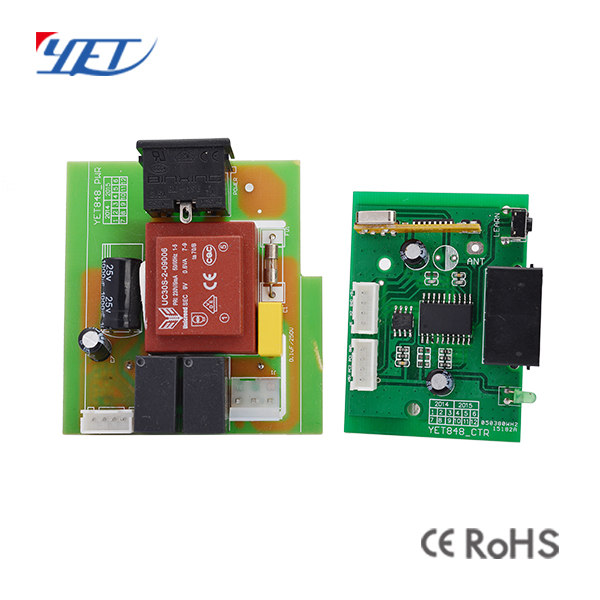

自動門已普遍應用于各種智能家居生活，那么自動門控制器是如何安裝和使用的呢?控制器是自動門的控制部件，它對于管理感應門的日常啟閉運行有著直接的影響。在安裝自動感應門控制器時，有些注意事項一定要特別小心。自動門人體檢測部分采用了家用電器遙控器的發射接收技術，不受環境光的影響。自動門控制器是智能型多功能手動、無線遙控兩用電動門控制器。下文詳解自動門控制器安裝使用說明。

　　自動門控制器安裝：

　　自動門控制器安裝應當由專業人員按照說明書的要求正確進行安裝。

　　自動門控制器安裝的使用說明

　　電源線和電機動力線應選用線徑不小于1.5mm2銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

　　機內保險應使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用。電動門的門頭電機應接于機內的P1端子排。報警器應接于機內的P4端子排。

　　其他基本控制線應接于機內P2端子排。安裝接線時應參照產品所附的接線圖正確連接。

　　尤其要注意，不得將低壓控制線接于高壓端子上或將高壓控制線接于低壓端子上?？刂破鞯慕泳€(xiàn)安裝除本產品規定的事項外，其他事項應遵守電氣安全操作規程的有關規定。

　　控制器的安裝位置根據用戶的具體情況選擇適當位置懸掛于五磁場干擾的墻體上。安裝高度距地面不應小于1.2m。引出的電纜應沿墻體固定牢固。通電前應對全部安裝工作進行全面檢查，確認無誤之后方可送電試機。探頭安裝于室外適當高度，角度可以調整。

　　自動門控制器操作使用：

　　接通電源后，控制器數顯窗口中間應顯示“-”，此時為控制器的待機狀態?？刂破髅姘迳系乃膫€(gè)按鍵分別是“關門”、“停止”、“開門”、“報警”。按下“開門”或“關門”鍵時，顯窗口應分別顯示“H”或“E”。此時門機拖動門體運動，控制器此時并有低頻訊響聲發出。門體在運動時，當限位開關起作用或自動延時動作，門體自動停止運動，此時低頻訊響聲自動停止發聲。由開門到關門，或有關們到開門轉換時，必須按動停止鍵方可進行轉換。

　　自動門控制器控制：

　　遙控器的“A”鍵對應手動開關的“開門”，“B”鍵對應手動開關的“停止”，“C”鍵對應手動開關的“關門”，“D”鍵對應手動開關的“報警”功能。使用時，按下遙控器相應的功能鍵約1――0.5S時門體將按照既定功能運動或停止，其操作過程同手動控制。遙控器的控制距離與現場的電磁場強弱、遙控發射器的電池電壓、氣候的變化等因素有一定影響，這是正?，F象，使用拉桿天線可適當增加控制距離。

　　報警功能使用設置：

　　按動手動控制的“報警”或遙控器的“D”鍵可以設置報警狀態。該鍵為重復鍵，即報警的設置和解除交替產生。當報警狀態為設置時，窗口顯示“日”。當報警狀態為解除時，窗口顯示為“-”。當報警出現時，控制器將有高頻聲訊信號發出。當門體啟動(開關)時，報警狀態自動解除。門體運動時，仍可設置報警，但報警功能處于暫停狀態，當門體運動停止時，報警狀態自動恢復。

　　發射電路可用電視機遙控器成品改制，將原發射管卸掉用引線接至已做好的專用發射器上，兩個發射器并聯并注意極性。然后找一個合適的按鍵把它短路，讓它一直發射，最好是“屏顯”鍵，為的是盡量不干擾可能在輻射區的電視機。發射功率用RW調整，以剛好能接收到為好。

　　主要元件選擇：電機驅動電路用的四只功率管是IRF9540/P型/100V/19A和IRF540/N型/100V/28A的場效應管，因為它是以電壓驅動的，幾乎不消耗驅動功率。它的內阻小，溫升很小，可以將它們裝在一塊很小的鋁板上，并注意絕緣。電機可以到汽配商店去買12V的雨刮器電機，卸掉它的力臂，裝上一個四沖程摩托車發動機的齒輪，用幾個小鏈條接起來，然后用一塊鋼板做一個支架固定在門上。

　　為了防止停電對門的正常使用造成影響，所以我設計了用變壓器降壓配上12V的蓄電池，主要電路用12V供電，與市電隔離，安全性提高了。

　　人體移動探測采用新型熱釋電紅外線探測模塊HN911。V1用作延時控制，通過調節電位器RP1便可改變延時控制的時間。光耦MOC3020起交直流隔離作用。當無人行走需通過自動門時，HN911輸出端為低電平，V1無控制信號輸出，雙向晶閘管V2關閉，負載電機不工作，門處于關閉狀態。當有人接近自動門時，HN911模塊檢知到人體紅外能量，輸出端I為高電平輸出，雙向晶閘管導通，負載電機工作，打開自動門。當自動門運行到位時，由限位開關S切斷電源。由于HN911模塊輸出端2輸出的電平正好和輸出端1的電平相反，故可用輸出端2的輸出控制自動門關閉。

　　自動門控制器安裝完成后，在正式通電前，要對全部的安裝工作進行一一仔細檢查，確認無誤之后方可接通電試運行。探頭安裝于室外適當高度，角度可以調整。
